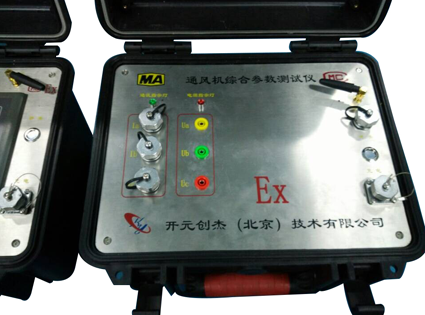

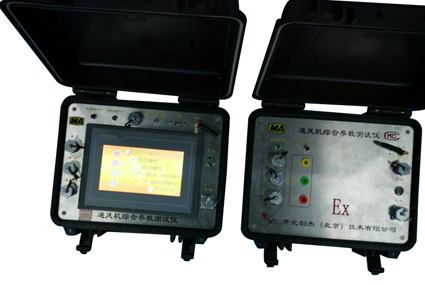

CFJZ10通風機綜合參數測試儀

通風機綜合參數測試儀符合《AQ1011-2005煤礦在用主通風機性能安全檢測檢驗規范》、《AQ2013.1-2008金屬非金屬地下礦山通風安全技術規范通風系統》、《AQ2013.3-2008金屬非金屬地下礦山通風安全技術規范通風系統檢測》、《MT/T 1071-2008煤礦在用主通風機裝置節能監測方法和判定規則》、《GB/T10178－2006工業通風機現場性能試驗》、《GB/T13466-2006交流電氣傳動風機（泵類、空氣壓縮機）系統經濟運行通則》、《GB/T 13467-1992通風機系統電能平衡的測試與計算方法》、《GB/T13470-2008通風機系統經濟運行》及《GB19761-2009通風機能效限定值及能效等級》的要求。通風機綜合測試儀采用高集成電路和高精度傳感器，實現了多路信號的同步采集、采樣,信號經過電路的濾波和校準，結合合理的數據算法處理，保證了數據的準確性和可靠性。通風機綜合測試儀測量出風速、溫度、濕度、大氣壓、相對靜壓、差壓（動壓或靜壓差）、電機功率等，測算出平均風速、風量、風機靜壓、風機動壓、風機全壓、軸功率、全壓有效功率、風機運行效率、工序能耗等。通風機綜合測試儀綜合性強、攜帶方便、測試參數全面。特別適用于煤炭、冶金通風性能的測試、故障診斷、安裝維護等，也可用于電力部門鍋爐的冷態調試和科研氣象部門風力場試驗，是通風性能測試、經濟運行、日常維護的理想測試設備。

主要配置 ：

1.CFJZ10-Z通風機綜合參數測試儀主機；

2.CFJZ7-C通風機綜合參數測試儀采集器；

3.GPD35本安型差壓變送器；

4.GWSD85/98溫濕度傳感器；

5.GPD6本安型壓力變送器；

6.YJAV500/750隔爆兼本安型電流電壓采集器；

7.GSG3000本安型轉速傳感器；

8.煤聚乙烯絕緣聚氯乙烯護套通信電纜；

9.風速探頭組成。

產品簡介：

    CFJZ10通風機綜合參數測試儀由主控模塊、數據采集模塊、功率測量模塊組成。采用高集成電路和高精度傳感器，實現了多種信號的同步采集，信號經過電路的濾波、校準，結合軟件算法處理，保證了數據的準確性。儀器適用于煤炭、冶金通風性能的測試、故障判斷、安裝維護等，也可用于電力部門鍋爐的冷態調試和科研氣象部門風力場的實驗。

技術指標：

儀器特點：

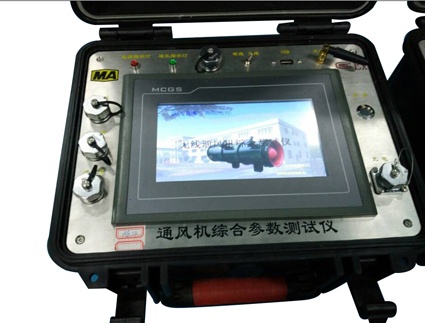

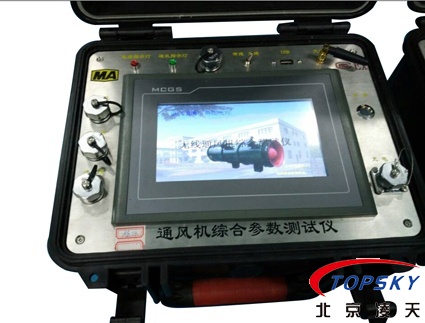

●通風機綜合參數測試儀采用5.7寸TFT-HMI真彩色大觸摸屏顯示，全中文圖形菜單導用戶操作。顯示美觀、清晰，操作直觀、簡單；

●通風機綜合參數測試儀具備實時時鐘顯示、剩余電量指示和數據存儲功能。采用大容量高速鐵電存儲方式，輕松實現多達150組測試數據的保存和查看，使得數據使用和維護更加方便安全；

●四種測量方法選擇：單點風杯法，多點風杯法，全壓靜壓差（動壓）法和靜壓差法；

●可對離心抽出式、離心壓入式、軸流抽出式、軸流壓入式通風機進行測試；

●風壓、風量參數經大氣壓力、溫度和濕度修正，精度更高；

●通風機綜合參數測試儀各部件之間既支持無線通訊，又支持有線傳輸（工業485通訊），可根據現場環境選擇使用，確保測試數據的準確、有效；

●通風機綜合參數測試儀采用大容量鎳氫電池組進行供電，大大增加了電池的充放電次數，延長了電池的使用壽命。充電一次可連續穩定工作8小時以上；

●配套軟件獲得國家軟件著作權，能自動生成測試報告，并繪制出通風機的風量—效率、風量—軸功率、風量—靜壓三種運行特性曲線，便于整理存檔。軟件適用于Windows XP、windows 7操作系統；

●防塵、防水、防潮、抗震設計，外殼防護能力符合GB4208/2008中有關IP54的規定；

●通風機綜合參數測試儀依據《GB3836 爆炸性環境用防爆電氣設備》設計，內部電路為本質安全電路，可在爆炸性氣體環境中使用，確保了儀器使用安全性。并已取得產品安全標志和防爆合格證Exibl。

未取得安標前，僅用于地面科研。
