ZWZ4礦用救災無線視頻通訊裝置-

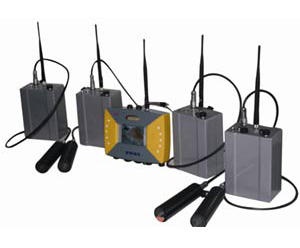

ZWZ4礦用救災無線視頻通訊裝置

研發方：北京凌天世紀自動化技術有限公司

便攜 無線 無需依賴管道等其它介質

音/視頻信號同時傳輸

我公司與美國WIR-COMMU 公司合作研發的ZWZ4礦用救災無線視頻通訊裝置是專門用于事故現場的新一代無線救災通訊系統，是目前救援通信領域的新產品；它能夠同時將現場的圖象、聲音以無線或有線方式傳到基地，進而通過光纜將全部信號傳到地面指揮系統，解決了目前救援指揮工作的可視化要求，它便攜式的配置、更大的信號傳輸功能，能適應于井下各種復雜的情況，具有極強的救災能力，能夠很好的滿足井下各種場合和生產單位對移動通信的要求。

  它不需要依賴管道等介質，不同與泄露通信，特別適合于搶險救災，與國內外同類產品相比。該裝置輕巧便攜，能在隧道、地下建筑和復雜建筑群的地方無線傳送語音和災區環境信息。無線發射器及攝像頭，由救護隊員隨身攜帶，它可以實時地將現場的音視頻信息傳輸到基站，基站再將信號傳到地面指揮中心。井下災區的救護隊員、井下救援基地和地面指揮中心之間可進行實時信息溝通，救援全過程的圖像、語音資料可完整儲存并回放，為今后進行事故原因分析、總結搶險救災經驗教訓提供基礎資料。若同時連接互聯網，救援指揮中心及指導專家可實時了解災區救援情況。

一、系統特點

1. 無線傳輸，不依賴管道等外在介質：

它不需要依賴管道等介質，不同與泄露通信，特別適合于搶險救災，與國內外同類產品相比。

2.傳輸距離遠：

 無線視頻接收器接收一體化發射器發出的音/視頻信號，在闊地可達1.5公里；也可用有線將攝像頭連接到無線視頻接收器上，其信號傳輸距離可無限延伸；本系統從井下接收基站到地面的傳輸采用防爆型光纜，信號最大傳輸距離可達15公里；極大的方便了應急指揮中心對現場情況的了解。

3.安裝使用便捷

所有設備均為即插即用型，設備均裝有快速接頭；可實現有線與無線兩種方式快速切換，連續工作時間長，井下設備采用節能設計，內置式可充電鎳氫電池，一組電池可以連續工作4-6小時。

4、完善的信息傳輸功能

 無線視頻接收器可接收4路無線視頻語音信號／4路有線視頻語音信號；通過１０００米光纜可將音/視頻信號傳到地面指揮中心；地面指揮人員不但可以通過地面控制器直接了解井下現場情況，也可以通過局域網在多臺電腦上同時“監看”現場情況。另外，系統還可以與互聯網連接，使身處異地的上級領導和專家實時了解搶險現場的情況。

５、重量輕

  產品重量輕，體積小，安裝方便可將救援人員的手完全解放出來。

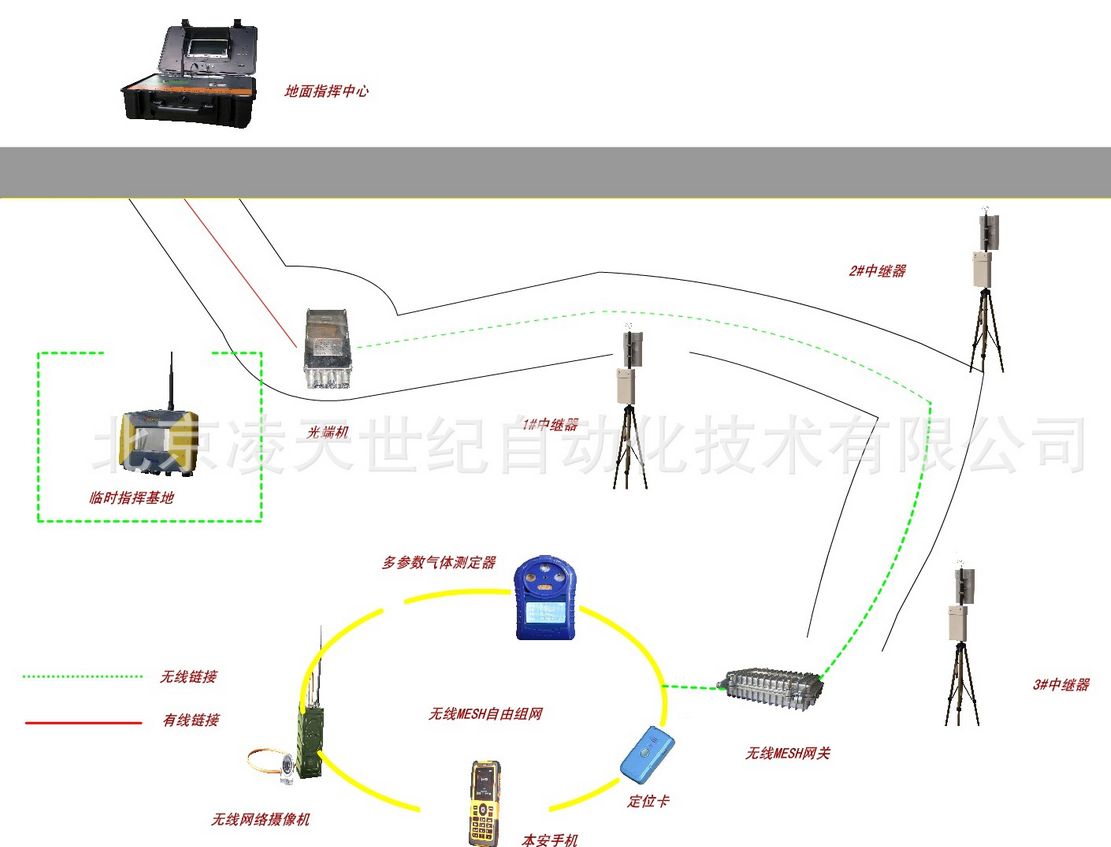

二、系統組成

系統由地面系統、井下系統兩部分組成，之間采用防爆型礦用光纜連接。

（一）地面系統

 監控計算機、圖像采集卡、防爆柵、軟件、充電器組成。

1.監控計算機：安裝了專用配套軟件的筆記本電腦。

 ①可以實時監看井下的圖像、聲音；

 ②能保存井下圖像、聲音信號。在需要的時候可將這些資料回放和打印輸出，不僅對事故的分析、調查、定性具有重大的幫助，而且為編制救災應急預案提供客觀、詳實的一手資料；

 ③ 整套系統與因特網連接，使上級領導和專家可以在任何地點、任何時間，隨時了解搶險現場情況， 可以實現遠程環境參數、視頻、音頻的系統會商；

 ④ 以監控計算機為平臺，實施救災應急預案，保證迅速、有序、有效地開展應急救援行動。

2. 防爆柵：主要用于地面一般設備與井下本安設備之間隔離保護。

3.圖像采集卡。

（二）井下系統

無線視頻接收顯示器、一體化無線音視頻發射器、防爆光端機，防爆光纜。

1. 無線視頻接收顯示器：

  7寸大屏幕液晶顯示屏；調節面板上的按鈕可以快速的進行有線/無線的切換；4通道接收裝置自動切換；安裝有音/視頻傳輸接口；所有插頭都為插拔式快速接頭，使用方便靈活；可接收4路無線視頻語音信號，4路有線視頻語音信號；內置可充電鎳氫電池，連續使用時間可達4-6小時；

2. 一體化無線音視頻發射器：

  發射器結構輕巧、使用方便，可掛在救護隊員腰間，將人手完全解放出來； 將采集的音/視頻信號采用無線的形式發送給接收器，無線傳輸距離可達1.5公里；內置可充電鎳氫電池，連續使用時間可達6小時；紅外攝像機即時在黑暗無光的條件下也可以采集到清晰的信息，完全滿足救護現場的需要。

3. 防爆光端機，防爆光纜：

  與接收器連接將音/視頻信號傳送到地面指揮中心；信號最大傳輸距離可達15公里。

三、技術指標

ZWZ4-S 攝像機(一體化無線音視頻發射器)

可采用無線和有線兩種方式向無線視頻接收顯示器發送圖象和聲音信號

無線發射距離：1.5公里（無障礙）；

有線傳輸距離：2km（電纜連接）/15km（光纜連接）；

剩余電量顯示：4色LED燈；

攝像頭重量：約300克；

攝像頭尺寸：Dia.30*75；

攝像頭可視距離：10m；

攝像頭模式：紅外，在照度為0LUX時清晰可見；

音頻輸入：20Hz-20KHz；

電池連續時間：4-6小時；

電壓：12V

ZWZ4-X顯示器(無線視頻接收)

可實現1鍵切換有線和無線頻道；

顯示器：6寸TTF 高亮液晶；

接收無線信號通道數：4，可通過按鍵選擇；

接收有線信號通道數：4，可通過頻道開關選擇

圖象聲音有線傳播距離：2km（電纜連接）/15km（光纜連接）；

電壓：12V

四、系統成套性：

 ZWZ4-X顯示器(無線視頻接收)1臺、

 ZWZ4-S 攝像機(一體化無線音視頻發射器)2臺、

 充電器3臺。
