一、產品概述

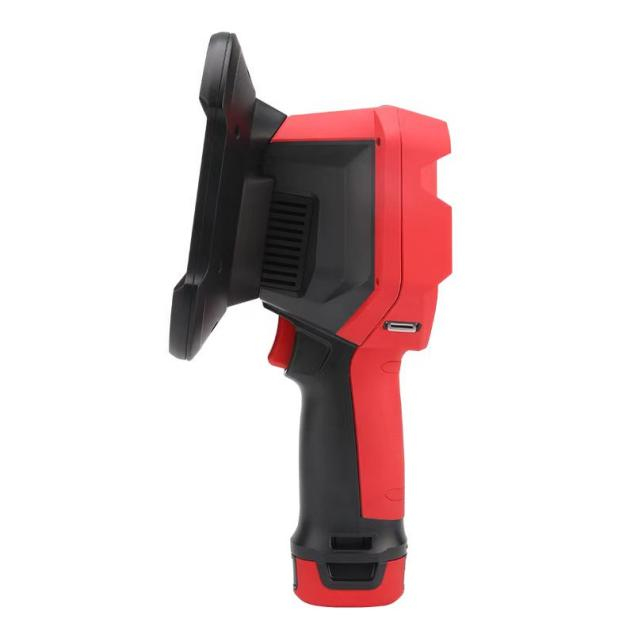

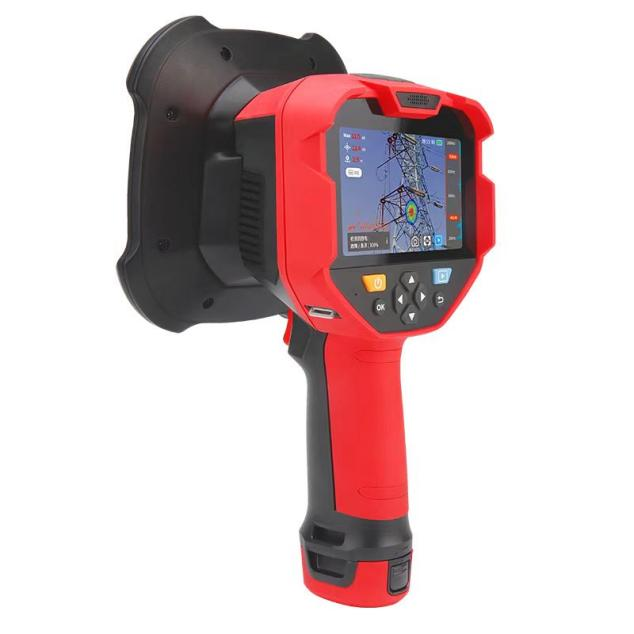

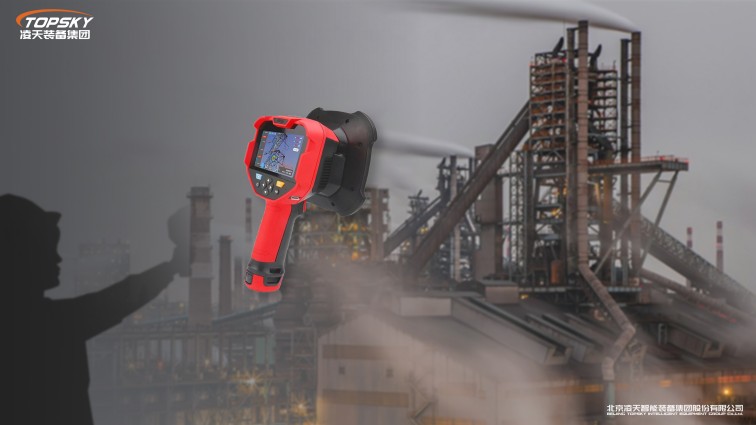

是一款手持式的超聲波成像儀，利用麥克風陣列技術波束形成技術獲取聲源分布數據，并配合高清攝像頭實時采集視頻畫面，通過將聲源分布數據同視頻圖像進行聲像融合，把變化的聲源動態的呈現在顯示屏上。便攜輕巧，操作簡單，能夠快速上手作業，僅需要調節測試頻率范圍、測試動態范圍等參數即可滿足絕大多數測試需求；支持拍照、視頻模式；支持擴展大容量數據存儲卡，測試數據快速導出及分析。

二、適用范圍

局放檢測：發電廠、輸電線路、變電站、配電等電力行業。實現電力設備局放檢測的可視化定位 ，頻段可調，遠距非接觸，大面積高效篩查。

氣體泄漏：燃氣、化工、冶金、生產制造等領域。實現檢測泄漏可視化，30m測距測量，智能計算泄漏量等級與損失，聚焦功能可減少其他噪聲的干擾。

利用麥克風陣列技術波束形成技術獲取聲源分布數據，并配合高清攝像頭實時采集視頻畫面，通過將聲源分布數據同視頻圖像進行聲像融合，把變化的聲源動態的呈現在顯示屏上。

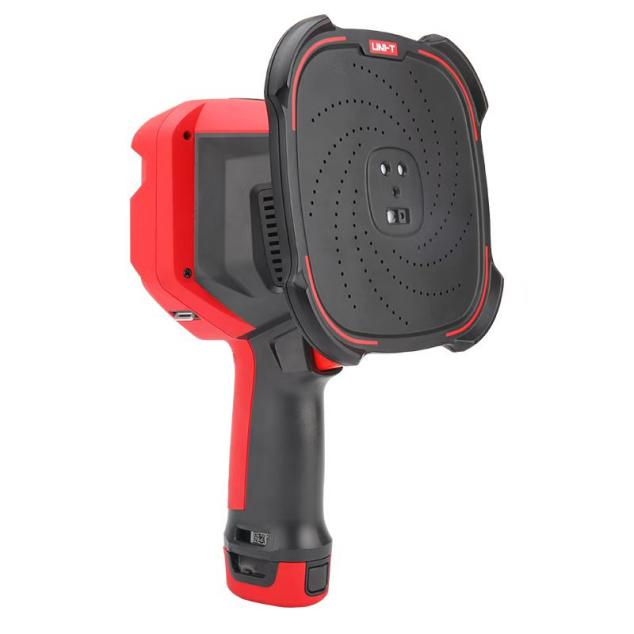

? 138個螺旋排列高靈敏度數字麥克風

? 工作模式：局放檢測、泄漏檢測

? 聲音采樣率最高200KHz

? 成像頻率范圍：2kHz - 100kHz

? 最小泄漏量檢測：0.5m，0.5MPa下最小可檢測0.15ml/s的泄漏；1m，0.5MPa下最小可檢測0.2ml/s的泄漏

? 0.3~ 150m定位距離

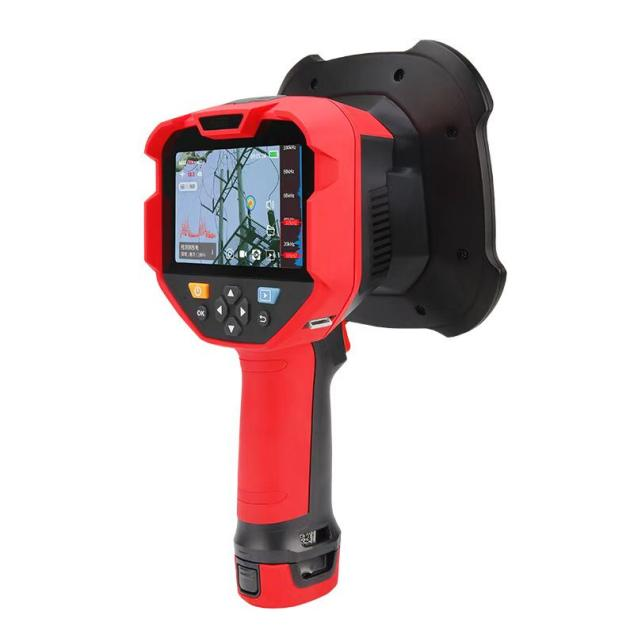

? 4.3吋，(彩色）電容式觸摸屏

? 拍照/錄制視頻及查看

? 文本、語音注釋

? 擴展TF卡128G數據存儲容量

? 支持Wi-Fi、藍牙

? 支持PC端軟件自動導入導出數據，可查看時域波形、頻譜圖、PRPD圖譜

? 超聽聲音：對超聲波降頻處理并通過耳機進行監聽

? 內置聚焦功能：將聲學成像云圖面積集中在一個小范圍區域內顯示,能夠減少其他噪聲云圖的干擾

? 云圖大小動態范圍可調節，方便發現更微小泄漏

? 具備新建/刪除/切換測試目標文件夾管理功能
